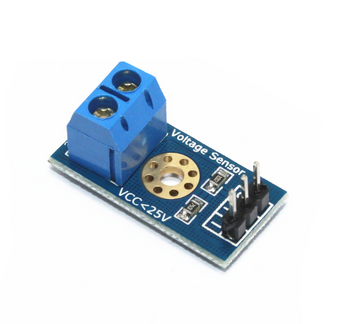

EXE009 Voltage Sensor 0-25V 電壓檢測模組

Description

此模塊基於電阻分壓原理設計，能使端子接口輸入的電壓縮小5倍。

如果模擬輸入電壓最大為5V(例如:Arduino)，那麼電壓檢測模塊的輸入電壓則不能大於25V (如果用於3.3V系統，例如Micro:bit，輸入電壓不能大於16.5V)。

因為Arduino所用 AVR芯片為10 BIT AD，所以此模塊的模擬分辨率為 0.00489V (5V/1023)，故電壓檢測模塊檢測輸入最小電壓為0.00489V x 5 = 0.02445V。

參數：
電壓輸入範圍：DC0－25V
電壓檢測範圍：DC0.02445V-25V
電壓模擬分辨率：0.00489V
DC輸入接口：端子正極接Vcc，負極接GND
輸出接口：「+」接5/3.3V, 「 -」接GND，「s」接Arduino的AD引腳

Arduino Sample Code:

#include <Wire.h>

int val11;
int val2;

void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println(“Emartee.Com”);
Serial.println(“Voltage: “);
Serial.print(“V”);
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
