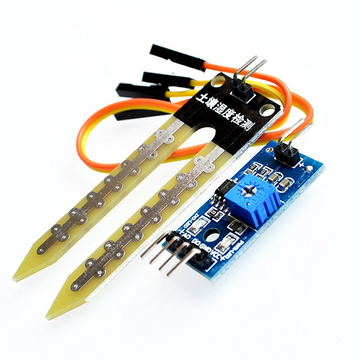

EXE006 YL-69 土壤濕度計 Soil Moisture Sensor

Description

產品描述:

1. 這是一個簡易的土壤濕度傳感器, 可用於檢測土壤的水分，當土壤缺水時，模塊輸出一個高電勢，反之輸出低電勢。使用這個傳感器製作一款自動澆花裝置，讓您的花園裡的植物不用人去管理。
2. 靈敏度可調
3. 工作電壓: 3.3V-5V
4. 模塊雙輸出模式，數碼輸出操作簡單，模擬輸出更精確。
5. 設有固定螺栓孔，方便安裝
6. 小板PCB尺寸：3cm * 1.6cm
7. 電源指示燈（紅色）和數碼開關量輸出指示燈（綠色）
8. 比較器採用LM393芯片，工作穩定

接口說明（4線製）:
VCC 外接 3.3V-5V
GND 外接 GND
DO 數碼輸出 （0或1）
AO 模擬輸出





使用說明:

1. 土壤濕度模塊對環境濕度最敏感，一般用來檢測土壤的濕度。
2. 模塊在土壤濕度達不到設定閾值時，DO口輸出高電平，當土壤濕度超過設定閾值時，模塊D0輸出低電平；
3. 小板數字量輸出DO可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測土壤濕度；
4. 小板數字量輸出DO可以直接驅動本店繼電器模塊，蜂鳴器模塊等，由此可以組成一個土壤濕度報警設備；
5. 小板模擬量輸出AO可以和AD模塊相連，通過AD轉換，可以獲得土壤濕度更精確的數值；



發貨清單

1. 如圖所示土壤濕度檢測模塊成品板一套（含檢測板和土壤濕度探頭）
2. 20cm杜邦線4根







範例:

Micro:bit Sample Code
