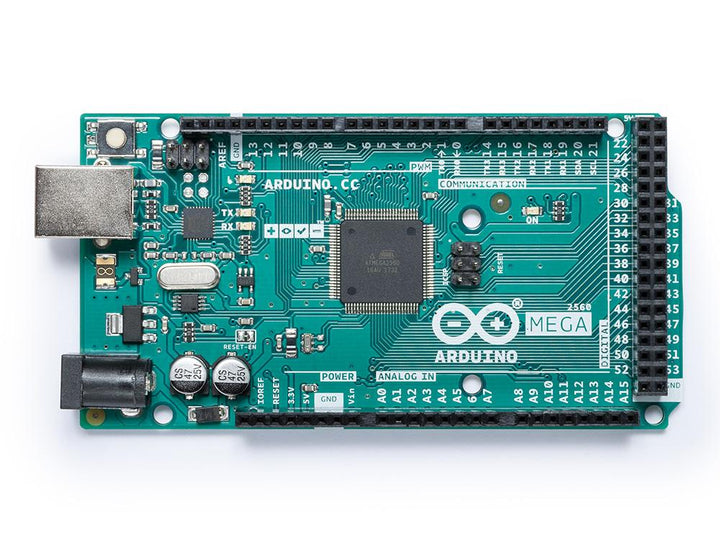

Arduino Mega 2560 開發板

Arduino Mega2560 R3 是一塊以 ATmega2560 為核心的微控制器開發板，本身俱有54組數字I/O input/output端（其中14組可做PWM輸出），16組模擬比輸入端，4組UART（hardware serial ports），使用16 MHz crystal oscillator。由於具有bootloader，因此能夠通過USB直接下載程序而不需經過其他外部燒寫器。供電部份可選擇由USB直接提供電源，或者使用AC-to-DC adapter及電池作為外部供電。

由於開放原代碼，以及使用Java概念（跨平台）的C語言開發環境，讓Arduino的周邊模塊以及應用迅速的成長。而吸引Artist使用Arduino的主要原因是可以快速使用Arduino語言與Flash或Processing…等軟件通訊，作出多媒體互動作品。Arduino開發IDE介面基於開放原代碼原則，可以讓您免費下載使用於專題製作、學校教學、電機控制、互動作品等等。

電源設計

Arduino Mega的供電系統有兩種選擇，USB直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇AC-to-DC adapter 或者電池，此控制板的極限電壓範圍為6V~12V，但倘若提供的電壓小於6V，I/O口有可能無法提供到5V的電壓，因此會出現不穩定；倘若提供的電壓大於12V，穩壓裝置則會有可能發生過熱保護，更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V，推薦電源為7.5V或9V。

規格:

• 微控制器： ATmega2560
• 工作電壓：5V
• 輸入電壓（推薦）：7-12V
• 輸入電壓（限制）：6-20V
• 數字I/O端口：54（14個PWM輸出口）
• 模擬輸入端口：16
• 直流電流 I/O端口： 20mA
• 直流電流 3.3V端口： 50mA
• Flash 內存：256KB（8KB用於引導程序）
• SRAM：8KB
• EEPROM：4KB
• 頻率： 16 MHz
