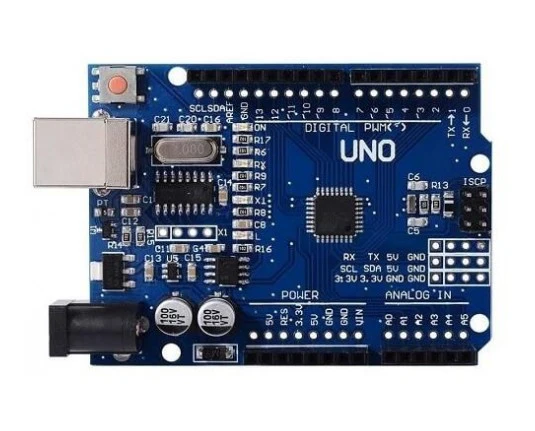

UNO R3 開發板 (CH340晶片)

UNO R3是一款開源控制器（MCU），提供14個數字輸入/輸出引腳（其中6個可用作PWM輸出），6個模擬輸入，16 MHz 石英晶體，USB連接，電源插孔，ICSP接頭和復位按鈕。 它包含支持微控制器所需的一切;

只需使用USB 連接到電腦，或使用AC到DC 配配器或電池供電即可開始使用。您可以修改您的Arduino程式，而不必擔心做錯，最糟糕的情況是重新開始，可任意發揮你的創意。

開發軟件Arduino IDE可在本站免費下載，下載程序簡單、方便。程式內附多個範例程式，可簡單地使用傳感器、各式各樣的電子元件連接（如：LED燈、蜂鳴器、按鍵、光敏電阻等等），做出各種各樣有趣的作品。

連USB連接線

規格:

• 核心芯片: ATmega 328P
• USB芯片: CH340G
• 運行頻率 16MHz
• 內存容量 32KB (0.5KB啟動容量)
• SRAM 2KB
• EEPROM 1KB
• 工作電壓 5V
• 輸入電壓 7-9V (建議)
• 輸入電壓 6-20V (極限)
• 引腳(PIN) 14Pin (其中6條支持PWM)
• 模擬引腳(Analog PIN) 6Pin (輸入)
• 外部接口 DC直流 / USB Type B

尺寸/Size:
https://cdn-shop.adafruit.com/datasheets/arduino_hole_dimensions.pdf

軟件 / 教學:

Software/Tutorials:

軟件下載(安裝 CH340 驅動及Arduino IDE) Software download (download CH340 Driver & IDE) : CH340 Driver & IDE Download

http://www.arduino.cc

https://www.arduino.cc/en/main/arduinoBoardUno

http://www.instructables.com/id/Arduino-Projects/
