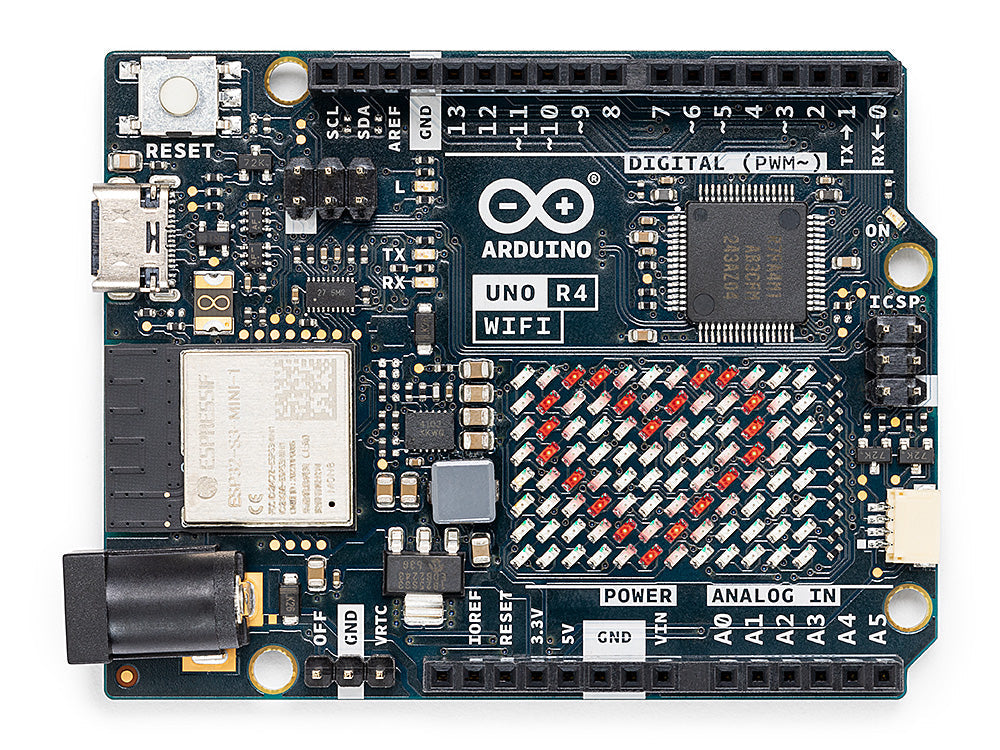

Arduino UNO Rev4 WiFi

Arduino UNO R4 WiFi已經融合了RA4M1和ESP32-S3微處理器，並提供了擴展的記憶體，更快的時鐘速度以及增強的板載外設功能。 它還支援Wi-Fi和藍牙無線連接，Qwiic生態系統，HID支援以及運行時錯誤診斷，使其成為各級製造者的理想選擇。

特性

• 高性能微控制器與無線能力：
  融合了RA4M1和ESP32-S3微處理器，並支援Wi-Fi和藍牙無線連接
• 更寬的輸入電壓範圍：
  支援6-24V的輸入電壓範圍，使整合更順暢，通過使用單一電源簡化專案。
• 雙晶元存儲和時鐘速度：
  主處理器以48 MHz的時鐘速度提供處理能力，併為最高240 MHz的ESP32-S3提供256 KB的Flash記憶體，而ESP32-S3提供512 KB的SRAM。
• 板載外設：
  配備12×8的LED矩陣，Qwiic連接器和額外的引腳，支援電池供電的RTC，提供了擴展的功能和設計靈活性。
• HID支援：
  UNO Rev4 WiFi內置HID支援，可以類比滑鼠或鍵盤，通過USB連接到計算機時，可以輕鬆發送鍵盤輸入和滑鼠移動。

描述

Arduino UNO Rev4 WiFi是第一個配備32位微控制器和ESP32-S3 Wi-Fi模組（ESP32-S3-MINI-1-N8）的UNO板。 它採用了來自Renesas的RA4M1系列微控制器。 UNO Rev4 WiFi的記憶體比其前身大，快閃記憶體為256 kB，SRAM為32 kB，EEPROM為8 kB。 它還包括一個板載12×8 LED矩陣，Qwiic連接器，VRTC和OFF引腳。

該板基於48 MHz Arm® Cortex-M4®微處理器，配備浮點單元（FPU），並具有即時時鐘（RTC），記憶體保護單元（MPU），數位類比轉換器（DAC），和256 kB快閃記憶體。 該板還包括一個電容觸感單元（CTSU），USB 2.0全速模組（USBFS），14位ADC，最高12位DAC，和運算放大器（OPAMP）。 推薦的輸入電壓（VIN）為6-24V，通過桶形插頭連接到VIN引腳（6-24V）或通過USB-C®以5V供電。

ESP32-S3模組是帶有Wi-Fi和藍牙連接能力的內置天線的二級MCU。 此模組工作在3.3V，並通過邏輯電平轉換器（TXB0108DQSR）與RA4M1進行通信。 它支援802.11 b/g/n標準（Wi-Fi 4）和藍牙5的Wi-Fi，使得與其他設備的無線通信變得更加容易。

通過UNO Rev4 WiFi，你可以輕鬆升級你的專案並添加無線連接功能，以擴展你當前設備的覆蓋範圍。 如果這是你的第一個專案，這個板有你需要激發創造力的一切。

應用

• 天氣監測
• 健康追蹤器
• 智慧農業
• 可穿戴健康設備
• 自動化控制系統
